Vanne Giacomini F-M Poignée Papillon Rouge 3/4F X 3/4M R259X005

Caractéristiques

• Type de vanne: Vanne d’arrêt
• Type de filetage: 1/2″ (15×21), 3/4″ (20×27), 1″ (26×34)
• Raccordement: Mâle / Mâle
• Mise en oeuvre: A visser
• Matière: Laiton chromé
• Type de poignée: Poignée papillon

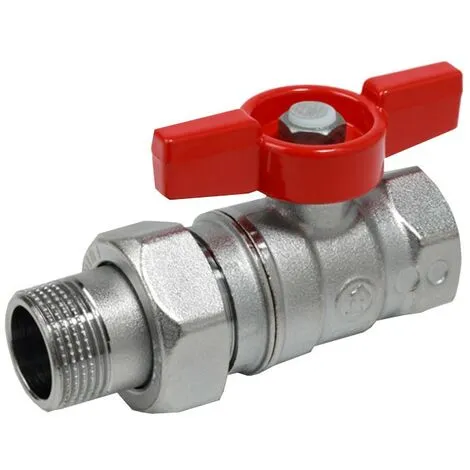

Robinet à bille Giacomini, avec raccords union femelle-mâle. Raccords G 3/4 « F x G 3/4 « M. Taille 3/4 « F x 3/4 « M.

Convient aux systèmes de chauffage/refroidissement de l’eau et des gaz non dangereux et des hydrocarbures liquides.

Caractéristiques :

• Série Giacomini
• Finition : laiton chromé
• Type de poignée : papillon
• Couleur de la poignée : rouge
• Passage standard
• Pour les systèmes hydrauliques et les hydrocarbures liquides
• Température minimale de fonctionnement : -20 °C avec des solutions glycolées à 50 %.
• Température maximale de fonctionnement avec de la vapeur saturée sèche : 185 °C avec 1,05 MPa (10,5 bar)
• Pression de service maximale à 20 °C avec de l’eau et des gaz non dangereux : 4,2 MPa (42 bar) pour 1/2 « F, 3/4 « F 3,5 MPa (35 bar) pour 1 « F, 1-1/4 « F
• Plage de température avec hydrocarbures liquides : -20÷60 °C
• Pression de service maximale à 20 °C avec des hydrocarbures liquides* : 1,2 MPa (12 bar)
• Vanne en laiton chromé ou non chromé UNI EN 12165 CW617N
• Tige de commande avec double joint torique
• Écrou avec revêtement anti-corrosion, joint de garantie et hologramme
• Poignée papillon en aluminium peint en rouge

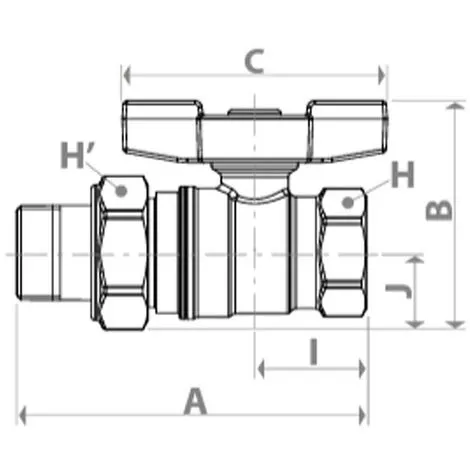

• Dimensions :
• DN14
• A96
• I31
• B63
• J21
• C73
• H ch 32mm
• H’ ch 38mm
• Kv 18,5

• Diamètre : 3/4Fx3/4M
• Typologie : Vannes à bille
