Vanne à 6 Voies Avec Actionneur Giacomini K274-2 | 24 V-0…10

Caractéristiques

• Type de produit: Vanne de zone
• Puissance: 5

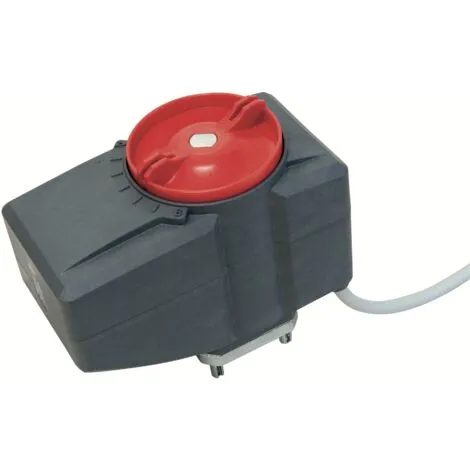

Vanne à 6 voies avec actionneur Giacomini K274

Au premier démarrage, le système entre en mode «reconnaissance» pendant environ 10 secondes. Pendant cette phase il détectera la position du codeur présent à l’intérieur de l’actionneur et s’il y a une demande d’inversion du point « 0 ». Par la suite, au signal de tension reçu, l’actionneur se déplacera dans la position correspondante. Il est possible de détecter à tout moment la position de l’actionneur en observant l’indicateur visuel ou grâce au signal de retour disponible (2 V = 0 ° / 10 V = 90 °).

Description du produit:

Marque: GIACOMINI

Actionneur pour la commande des vannes de zone à six voies R274N et R274C.

Fonction manuelle avec volant.

Alimentation 24 Vac.

Câble de commande à 5 fils.

Type de commande: 2 ÷ 10 V

Angle de rotation: 90 °, Temps d’ouverture: 60 s

Couple maximum: 10 Nm

Consommation électrique: 4,5 VA, 5 W Rotation: anti-horaire (par défaut) – réglable dans le sens horaire

Classe d’isolation: III, Degré de protection: IP54

Plage de température ambiante de fonctionnement: 0 ÷ 50 ° C

Plage d’humidité ambiante de fonctionnement: 5 ÷ 95% avec H.R. sans condensation

Plage de température de stockage: -20 ÷ 70 ° C

Longueur du câble électrique: 1 m (6 x 0,5 mm2)

Fixation au corps de vanne: raccord rapide compatible ISO 5211 – F04; Carré de 9 mm, possibilité de commande manuelle avec levier de commande

Poids: 600 g
