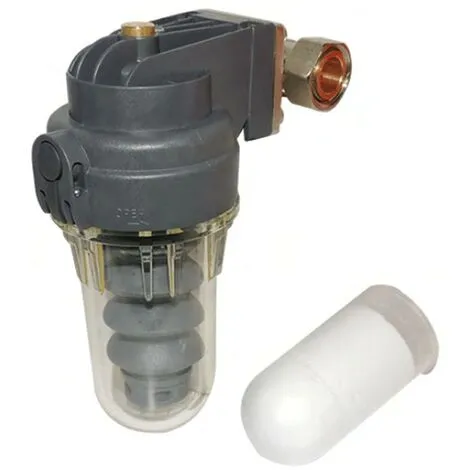

Doseur Proportionnel De Polyphosphate Giacomini R142DP 1/2 F R142DX003

Caractéristiques

• Filetage(s): 1/2″ (15×21)
• Sens de pose: Horizontale

Doseur proportionnel de polyphosphates Giacomini R142DP Raccord 1/2 « F pour le dosage de polyphosphates sur le tuyau d’arrivée d’eau froide provenant de l’aqueduc, afin de protéger les installations du calcaire et de la corrosion.



Équipé d’un raccord d’entrée/sortie pivotant (par pas de 90°) pour faciliter l’installation.

Le doseur proportionnel R142DP est installé en amont de la chaudière (ou du générateur d’eau chaude sanitaire), sur le tuyau d’arrivée d’eau froide de l’aqueduc et est utilisé pour le traitement antitartre et anticorrosion des systèmes hydrauliques utilisés pour la production d’eau chaude sanitaire.



Avantages :

• Le doseur proportionnel de polyphosphate R142DP est conforme au décret ministériel 25/2012.
• Le distributeur proportionnel de polyphosphate R142DP a une forte action anti-calcaire jusqu’à une dureté de l’eau d’environ 25/30°f. Pour des valeurs plus élevées, il est recommandé d’installer un adoucisseur d’eau en combinaison avec le système de dosage.



Caractéristiques :

• Liquide d’application : eau
• Plage de température : 5÷30 °C
• Pression maximale de fonctionnement : 7 bar
• Débit maximal : 20 l/min
• Raccordement entrée/sortie réglable (par pas de 90°)
• Système de by-pass automatique intégré



Matériaux :

• Raccordement pivotant : laiton chromé
• Corps supérieur : PA66-GF30
• Coupe : PA
• Soufflet : NBR de qualité alimentaire
• O-Ring: NBR alimentaire



Fonctionnement :

L’eau sanitaire chauffée dans la chaudière subit une brusque montée en température qui, en raison des sels de calcium et de magnésium qu’elle contient, provoque une réaction chimique qui entraîne la formation de calcaire et la corrosion des canalisations. Le distributeur proportionnel est utilisé pour traiter une partie de l’eau entrant dans la chaudière, en l’enrichissant en phosphates de sodium et de potassium, qui créent à l’intérieur des tuyaux un film protecteur qui les protège des attaques du calcaire. Le doseur R142DP est équipé d’une vanne de dérivation qui fonctionne automatiquement : elle se ferme lorsque le gobelet est ouvert pour l’entretien et s’ouvre automatiquement lorsque le gobelet est raccroché. Lorsque la vanne est ouverte, une partie du débit d’eau de l’aqueduc entre dans le gobelet et est aspirée par le soufflet d’aspiration et réintroduite dans la ligne de distribution avec une quantité de polyphosphates proportionnée en fonction du débit (principe de Venturi). Il existe également une soupape de purge d’air à tournevis manuel (Réf. 6 – Composants), pour évacuer l’air après les opérations de maintenance.



Le doseur de polyphosphate doit être installé :

• en amont de la chaudière, sur le tuyau d’arrivée d’eau froide de l’aqueduc
• en position verticale, avec la valve d’aération tournée vers le haut. Grâce au raccord pivotant, l’installation est possible sur des sections de tuyaux tant verticales qu’horizontales.
• en suivant le sens d’écoulement indiqué sur le corps du raccord.
• Nous recommandons d’installer un clapet anti-retour (R60) en amont du doseur de polyphosphate.



Entretien :

Afin d’assurer le bon fonctionnement du doseur, certaines opérations de maintenance doivent être effectuées :

• Entretien mensuel : contrôle visuel de l’absence de fuite de liquide ; contrôle visuel et rétablissement éventuel du niveau de polyphosphate (durée moyenne 10/12 m3 d’eau traitée).
• Entretien bisannuel : remplacement O-Ring du culbuteur ; remplacement du soufflet de dosage s’il est endommagé.

• Typologie : Doseurs
