Clapet De Retenue Giacomini 1/2 Pouce N5Y003

Caractéristiques

• Type de produit: Clapet anti-retour
• Filetage(s): 1/4″ (8×13), 3/8″ (12×17), 1/2″ (15×21), 1″ (26×34), 3″ (80×90), 4″ (102×114)

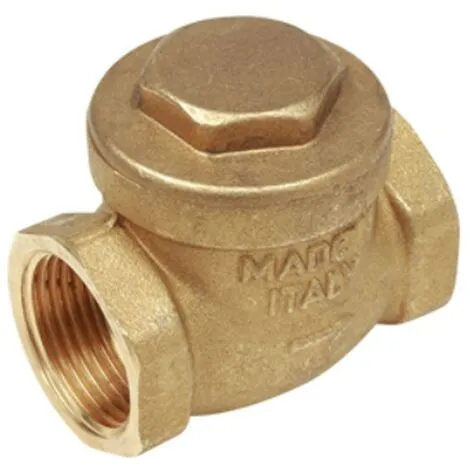

Clapet de retenue Giacomini, en laiton, avec joint sur siège en caoutchouc NBR. Taille 1/2″ pouce. Connexions : filetage femelle ISO 228.

Fluides compatibles : eau pour les systèmes de chauffage, eau domestique, eau glycolée (max. 30% de glycol).

Lesclapets à clapet avec joint caoutchouc-métal N5 sont des dispositifs à sens unique, c’est-à-dire qu’ils empêchent le retour du fluide sous pression. Ils sont naturellement utilisés dans les systèmes d’eau sanitaire, les systèmes d’eau aérienne, les systèmes de lutte contre l’incendie, les systèmes de chauffage, les centrales thermiques, les systèmes solaires, les systèmes d’eau industriels et agricoles en général. L’étanchéité hydraulique interne est assurée par les forces exercées par la masse d’un volet basculant et la pression du liquide au-dessus d’un joint qui assure l’étanchéité même en cas de contre-pression minimale. Comme ces vannes fonctionnent grâce à la force gravitationnelle agissant sur le clapet oscillant (clapet ou clapet), elles ne présentent pas de caractéristiques universelles en matière de positionnement. L’avantage de ces vannes est la faible perte de charge due à la forme arrondie du corps et à la grande section transversale obtenue par l’oscillation de l’obturateur ; ces éléments les rendent également très silencieuses.

Caractéristiques :

• Série Giacomini
• Température maximale de fonctionnement 100 °C
• Plage de température : 5÷95 °C (110 °C pour les pics occasionnels)
• Pression de service maximale : 16 bar (3/8″ à 3″) ; 10 bar (4″)
• Pression d’ouverture : 0,05 bar
• Kv : 6,5

Matériaux :

• Corps de vanne : – laiton UNI EN 12165 – CW617N (3/8″÷1″) – laiton UNI EN 1982 CB753S (1 1/4″÷4″)
• Capuchon : laiton UNI EN 12165 – CW617N
• Joint torique et joint d’étanchéité : NBR
• Heurtoir : laiton UNI EN 12165 – CW617N

Installation : Les clapets anti-retour à clapet peuvent être installés en position horizontale ou verticale en respectant le sens du débit indiqué par la flèche estampée sur le corps du clapet. En position horizontale, la vanne doit être installée avec le bouchon d’inspection vers le haut, sinon la vanne ne peut pas fonctionner. En position verticale, la vanne ne fonctionne que dans le sens du débit ascendant. Le montage sur les tuyaux se fait par filetage, selon les pratiques hydrauliques standard.

Entretien : Contrôlez périodiquement la vanne, en fonction de la fréquence d’utilisation et des conditions de travail. S’il y a des fuites au niveau du joint, elles peuvent être causées par des dépôts ou des corps étrangers. Dans ce cas, il est possible de démonter le bouchon d’inspection situé sur la partie supérieure de la vanne afin de vérifier l’état de l’obturateur et de nettoyer le joint en éliminant toutes les impuretés à l’aide d’air comprimé ou d’une action mécanique. Cette opération peut être effectuée après avoir préalablement vidé la zone de l’installation concernée.
