Clapet Anti-retour à Disque Giacomini 3/4 Pouce R60Y034

Caractéristiques

• Type de produit: Clapet anti-retour
• Filetage(s): 1/4″ (8×13), 3/8″ (12×17), 1/2″ (15×21), 3/4″ (20×27), 1″ (26×34), 2″ (50×60), 4″ (102×114)
• Matière: Inox

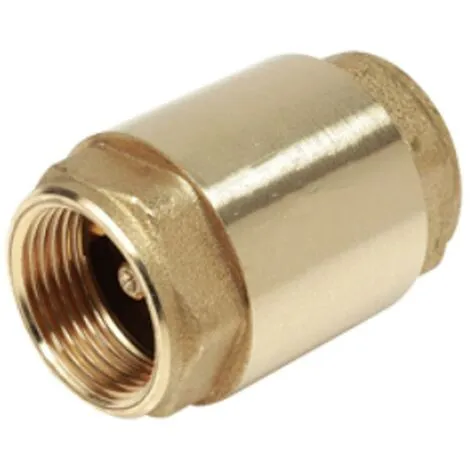

Clapet anti-retour à disque Giacomini R60 avec obturateur métallique. Taille 3/4″ pouce.

Lesclapets anti-retour R60 sont des dispositifs à sens unique, c’est-à-dire qu’ils empêchent le retour du fluide sous pression. Ils sont naturellement utilisés dans les systèmes d’eau sanitaire, les systèmes de chauffage, les centrales thermiques, les générateurs de chaleur (chaudières murales, chaudières à bois, pompes à chaleur), les systèmes solaires, les systèmes d’eau industriels et agricoles en général. L’architecture interne leur permet d’être scellés et installés dans n’importe quelle position. Ils peuvent être installés dans n’importe quelle position en respectant le sens du débit indiqué par la flèche estampillée sur le corps de la vanne. Le montage sur les tuyaux s’effectue au moyen de filets selon les pratiques hydrauliques normales.

Caractéristiques :

• Série Giacomini
• Température maximale de fonctionnement 110 °C
• Fluides compatibles : eau pour les systèmes de chauffage, eau domestique, eau glycolée (max. 30 % de glycol)
• Connexions : filetage femelle ISO 228
• Plage de température : 5÷95 °C (110 °C pour les pics occasionnels)
• Pression d’ouverture : 0,02 bar

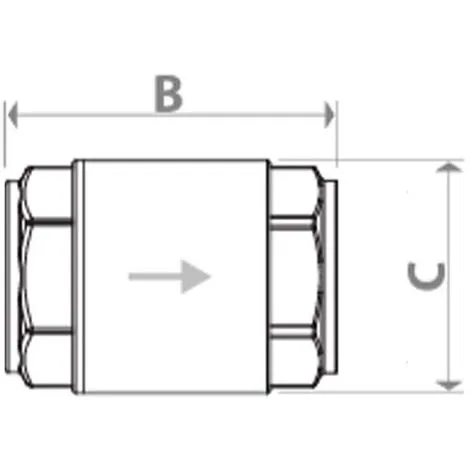

• Dimensions en mm : B53 – C37
• Valeurs Kv : 8,0

Pression de service maximale :

• Obturateur en POM :
• 16 bar (3/8″ à 1″)
• 10 bar (1 1/4″ à 2″)
• 8 bars (2 1/2″ à 4″)

Bouchon en métal

• 35 bar (3/8″ à 1″)
• 25 bar (1 1/4″ à 2″)
• 12 bar (2 1/2″ à 4″)

Matériaux :

• Corps : laiton UNI EN 12165 – CW617N
• Joint d’étanchéité : NBR
• Ressort : acier inoxydable AISI 302
